Máquina peladora de barras de acero redondas industriales de metal de proveedor profesional WXC350S para la venta

WXC350S Professional Supplier Metal Industrial Round Steel Bar Peeling Machine For Sale

Máquina peladora de barras de acero redondas industriales de metal de proveedor profesional WXC350S para la venta

Detalles rápidos Lugar de origen: Shandong, China Nombre de la marca: HAIGE Condición: Nuevo Tipo de máquina: Máquina peladora de barras Inspección saliente de video: Informe de prueba de la máquina proporcionada: Tipo de marketing proporcionado: Producto caliente 2021 Garantía de los componentes principales: 1 año Componentes principales: PLC, motor, caja de cambios, motor Garantía: 1 año , 1 año excepto para piezas de desgaste rápido Puntos clave de venta: Sostenible Industrias aplicables: Planta de fabricación Ubicación de la sala de exposición: Ninguna Servicio posventa: respuesta inmediata cuando se le informa del problema de la máquina Aplicaciones: Resortes, sistemas hidráulicos, cojinetes Color: personalizado Tipo: Tipo semiautomático Estándar: ISO9001 Características: varios cortadores trabajando juntos , mayor eficiencia Servicio posventa proporcionado: Soporte en línea Servicio después de la garantía: Soporte en línea Ubicación del servicio local: Ninguno

Envíeconsulta

Descripción del producto

El título va aquí.

II) Introducción a la máquina

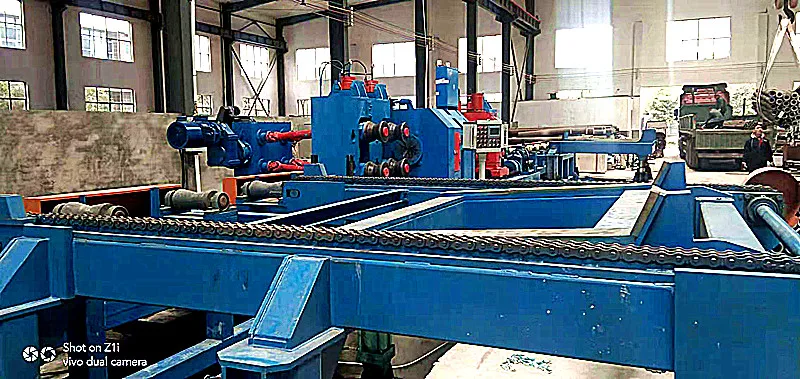

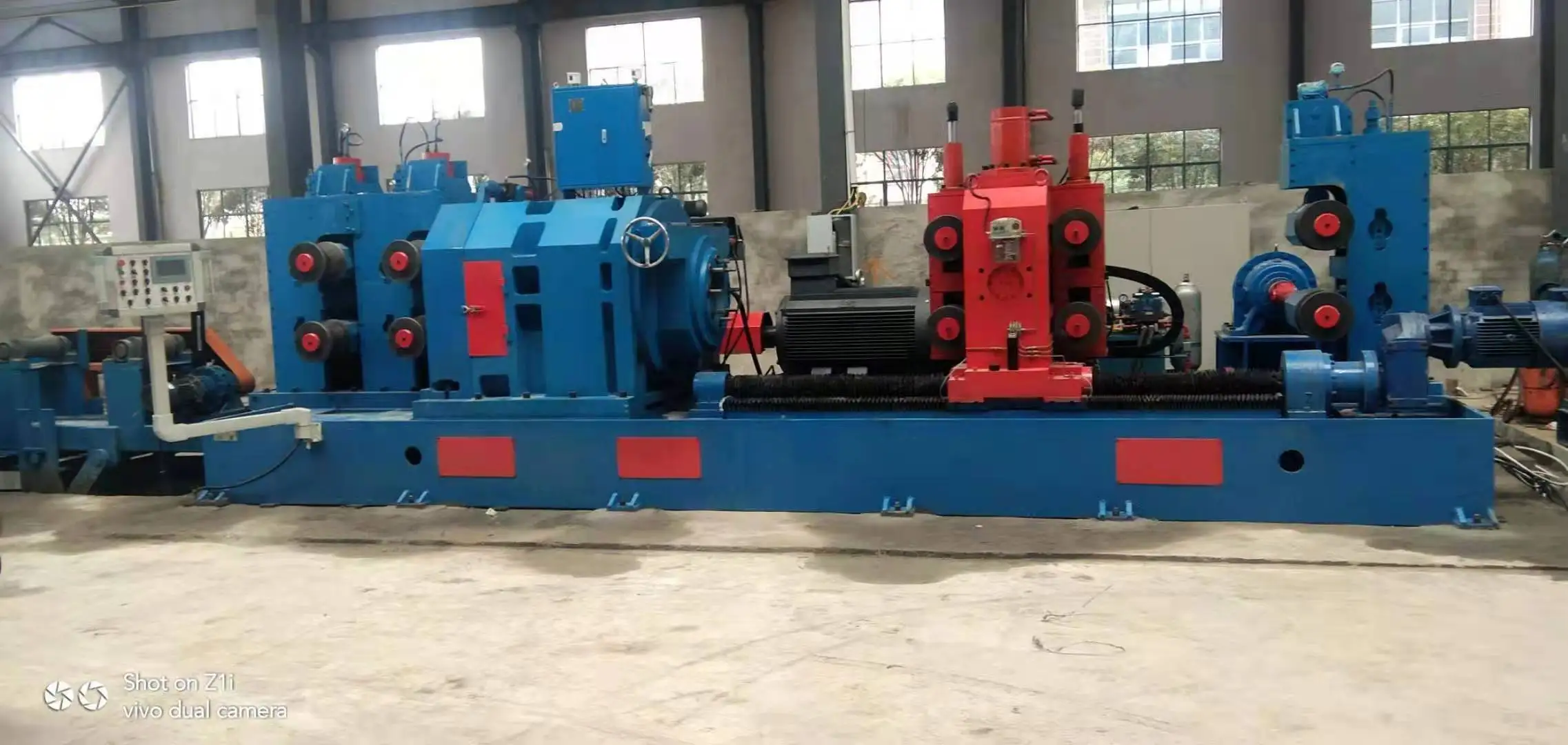

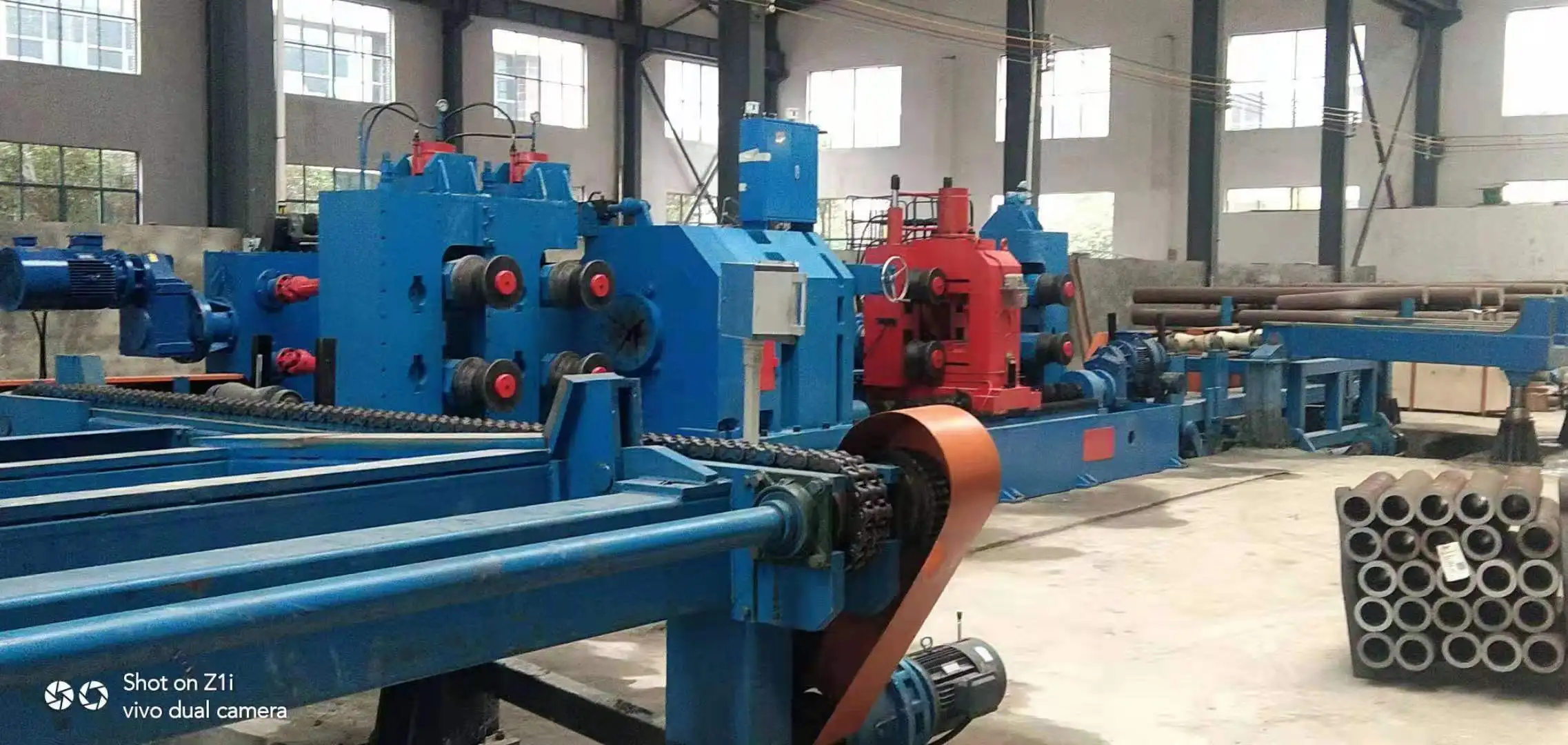

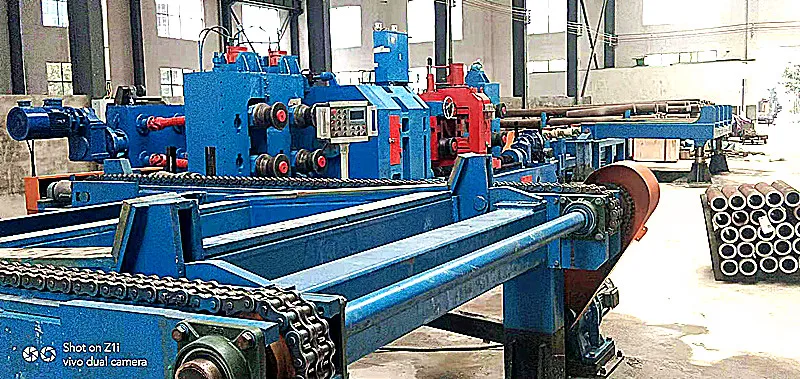

La máquina peladora / torno sin centros XF-WXC350S es un producto de nueva generación desarrollado por nosotros mismos después de la optimización del
Ventajas de productos extranjeros similares para satisfacer todo tipo de requisitos de diferentes usuarios.
Las características de la máquina son: gran practicidad, procesamiento estable, velocidad rápida, alta eficiencia, buena calidad de superficie.
El ajuste de la herramienta en línea se puede realizar durante el funcionamiento. Después de agregar puntos de detección, el diámetro automático en línea de circuito cerrado
el control se puede realizar. Toda la línea de equipos está altamente automatizada. El equipo tiene dos juegos de automático y manual.
sistemas de control y uso de enclavamientos.

Especificación

III) especificación& composición

3.1 material a procesar
3.1.1 material: aleación de titanio, acero inoxidable, acero para cojinetes, acero para muelles, acero para herramientas de aleación, acero para herramientas al carbono, herramienta de alta velocidad
acero, acero al carbono de alta calidad, acero con estructura de aleación, acero templado y no templado, acero de corte libre, acero para válvulas de gas, engranajes
acero, acero para moldes y diversos metales no ferrosos, tubos, etc.
3.1.2 soporte de carga de 10 toneladas
3.1.3 rango de tamaño& especificación
rango de diámetro: Φ152-Φ350
División de diámetro: GB 702-2004 Grado 1
Rectitud: ≤2 ‰
Rango de longitud: 4.5M-6M
3.2 Producto terminado
3.2.1 Rango de diámetro: Φ150-Φ345
3.2.2 Precisión de la dimensión: ≤h9
3.2.3 Rugosidad superficial Ra ； ≤3.2
3.3 Parámetros principales
3.3.1 、 Profundidad de corte unilateral: 0,5-5 mm
3.3.2 、 velocidad de rotación del cabezal de corte: 36-300r / min （frecuencia variable de 3 engranajes）
3.3.3 、 Velocidad de alimentación （CVT） ： 0.3-2.5m / min （la velocidad debe reducirse cuando la barra tiene un diámetro mayor o menor, alta resistencia y
dureza, profundidad de corte más profunda, peor rectitud, viruta continua, etc.)
3.3.4 、 Potencia del motor Mian: 220kW
3.3.5 、 Potencia del motor de alimentación: 11KW
3.3.6 、 Extraiga la potencia del motor: 4KW
3.4. Parámetros de consumo de energía
3.4.1 、 Voltaje: 3X380V ± 15V (ajustable)
3.4.2 、 Frecuencia: 50 HZ ± 2%
3.4.3 、 Potencia instalada （para referencia） ： 280kw
3.4.4 、 Aire comprimido （preparado por el usuario） 0.5 ~ 0.8MPa 、 1.8m3 / min 、 Con separador de agua y aceite de dos etapas y liofilizador de aire comprimido
3.4.5 、 Flujo de refrigerante: 170L / min
3.5 Composición de la máquina
3.5.1 、 estante de carga: 1pc
3.5.2 、 dispositivo de rodillos de carga: 1 pieza
3.5.3 、 máquina principal: 1pc
（1） dispositivo de pellizco 1set
（2） dispositivo de guía frontal 1set
（3） dispositivo de husillo principal 1set
（4） guía central y trasera 1set
（5） dispositivo de carro 1set
（6） Dispositivo de extracción 1set
3.5.4 、 dispositivo de descarga de rodillos: 1 pieza
3.5.5 、 estante de descarga: 1pc
Parámetros técnicos integrados:
Tipo de modelo
WXC350S

Materia prima
Rango de diámetro (mm)
Φ152~Φ350
Rango de longitud (mm)
≥4500 ~ 6000 (máximo)
Resistencia a la tracción (Mpa)
≤1000
dureza
≤HB320
rectitud (mm / m)
≤ 2 mm / m
Tolerancia dia
Estándar: GB 702-2004 Grado 2
redondez （mm）
≤50% de tolerancia dia
Rugosidad superficial (Ra)
≤25~50μm
Producto terminado
Rango de diámetros （mm）
Φ150~Φ345
Profundidad de corte unilateral (mm）
0,5 ~ 5 mm
Tolerancia dia
≤h9 (tolerancia de grado estándar)
Rugosidad superficial (Ra)
≤3.2μm
Redondez （mm）
≤0.05
Velocidad de avance （m / min）
0.3-2.5 (la velocidad debe reducirse cuando la barra tiene un diámetro más grande o más pequeño, alta resistencia y dureza, corte más profundo
profundidad, viruta continua, etc.) /

Velocidad de giro del cortador (rpm)
36-300r / min （Variable de 3 engranajes）
Potencia del motor principal (KW)
220kw （para su referencia）
Potencia del motor auxiliar KW)
11+4（4p）
Tamaño de la máquina principal (largo * ancho * alto) m
8 m * 4 m * 3 m (para su referencia)
Tamaño completo de la máquina (largo * ancho * alto) m
20m × 8m × 3m (para su referencia)
Peso de la máquina principal (total) (T)
45t (65t) (para su referencia)
Potencia total (kilovatios)
280kw （para su referencia）
Aire comprimido (preparado por el usuario）
0.5 ~ 0.8MPa 、 1.8m³ / min 、 Con separador de agua y aceite de dos etapas y liofilizador de aire comprimido

IV) descripción del proceso

procedimiento de procesamiento
estante de carga> rodillos de carga> dispositivo de alimentación> dispositivo de guía frontal> dispositivo de husillo principal> dispositivo de guía trasero medio> carretilla
dispositivo> dispositivo de salida> rodillos de descarga> estante de descarga
