Nuestra empresa es un fabricante profesional que se dedica principalmente a la producción de acero y
Equipo de acabado de material no ferroso, como máquina herramienta sin centro, máquina enderezadora de rodillos, pulido de banda abrasiva
máquina, enderezador de mordaza, enderezadora de rodillos cruzados, fresadora biseladora y su máquina auxiliar. Nuestro producto es
Adecuado para pelar, enderezar con precisión, voltear, esmerilar, pulir las barras o tubos redondos de acero (no ferrosos) que se
el equipo especial de nueva generación para la producción de materiales brillantes (acero plateado) y ejes delgados.
Nuestro torno sin centro serie WXC Whirlwind y nuestra máquina enderezadora precisa de dos rodillos Serie JY son equipos de alta tecnología con
derechos de propiedad intelectual independientes. Se investigan y desarrollan sobre la base de absorber nacionales y extranjeros
tecnología avanzada, combinada con la condición específica de las empresas nacionales. Nuestra tecnología ha alcanzado el nivel superior en China y el
La eficiencia es varias veces mayor que la del proceso convencional. Su rendimiento confiable y su precio más bajo lo hacen más adecuado para
empresas nacionales y exportación a muchos países.
Nuestro producto es adecuado para procesar todo tipo de materiales metálicos, como barras de núcleo de tubo de acero, aleación de titanio, acero inoxidable
acero, acero para cojinetes, acero para muelles, acero para herramientas de aleación, acero para herramientas al carbono, acero para herramientas de alta velocidad, acero al carbono de calidad, aleación
acero estructural, acero que no se endurece ni templado, acero de corte libre, acero para válvulas, acero para engranajes, acero para moldes y todo tipo de
metales no ferrosos, tuberías, etc.
Con la capacidad de diseñar, desarrollar, procesar y fabricar, realizamos tareas de planificación, diseño y fabricación.
de barras y tubos metálicos. Somos capaces de ayudar a los usuarios a realizar la digitalización, el control automático y la gestión de la producción.
y básicamente mejorar la eficiencia de producción y la calidad del producto del usuario &.
Nuestra empresa considera la calidad como vida. Ya hemos pasado la certificación ISO9001 e implementamos estrictamente la ISO9001
sistema de gestión de calidad internacional. Seguimos mejorando la calidad para que los clientes compren con comodidad y utilicen con
satisfacción.
Nuestra empresa también puede fabricar equipos específicos de acuerdo con los requisitos de los clientes.
Introducción técnica del XF-WXC130 S
* diseño, fabricación, instalación
* fabricación: Yantai Haige Machine Tools Co., LTD
* Origen: distrito de alta tecnología, Yantai, provincia de Shandong
Modelo: WXC130S
* longitud del equipo: 21 m (como referencia)
* espacio de piso: 21 m * 7 m (para referencia)
* Normas y bases para el diseño, fabricación e inspección de equipos:
GB / T9061-2006
Condiciones técnicas generales de las máquinas herramienta para corte de metales
GB307-84 Requisitos técnicos generales para rodamientos de elementos rodantes
GB699-88 Condiciones técnicas para acero estructural al carbono de alta calidad
Acero estructural al carbono GB700-88
GB985-88 Forma y tamaño básicos de la ranura de soldadura para soldadura con gas, soldadura por arco manual y soldadura con gas protegido
GB1591-88 acero estructural de baja aleación
Electrodo cubierto de acero al carbono GB5117-85
Electrodo de soldadura por arco cubierto de acero de baja aleación GB5118-85
GB11345-89 Clasificación de detección de fallas por ultrasonidos manual y clasificación de resultados de detección de fallas de soldaduras de acero
GB11352-89 Acero al carbono fundido para uso de ingeniería general
GB8923-88 Grado de corrosión y grado de desconchado de la superficie de acero antes del recubrimiento
Logotipo de icono de transporte y almacenamiento de envases GB191-90
Escudo GB / T13306-91
GB / T13384-92 Condiciones técnicas generales para el envasado de productos mecánicos y eléctricos
QB01-2007 Condiciones técnicas del torno Cyclone Centerless
6.Instalación del equipo: El vendedor proporciona un dibujo de cimentación civil y un perno de cimentación. El comprador deberá completar el
base como se requiere antes de la instalación, el vendedor enviará personal para instalar, el comprador cooperará con el vendedor.
* breve introducción del equipo
El conjunto de torno sin centros CNC XF-WXC130S es un producto de nueva generación desarrollado por nosotros mismos después de la optimización, refiriéndose al
ventajas de productos extranjeros similares y que se combinan con las características de la producción nacional.
Las características de la máquina son: gran practicidad, procesamiento estable, velocidad rápida, alta eficiencia, buena calidad de superficie. El
La transmisión de la caja de cambios del eje principal se puede cambiar con dos velocidades, más estable y confiable que la correa síncrona original
estructura, fácil de operar, adaptarse a un rango más amplio de velocidad de rotación y material de procesamiento. En el proceso de procesamiento puede
lograr el ajuste de herramientas en línea. Después de agregar el punto de detección, el control automático del diámetro del material en línea de circuito cerrado
se puede realizar La automatización de toda la línea es alta. El equipo tiene dos juegos de sistemas de control automático y manual, y
uso entrelazado.
Descripción del producto
Introducción de la Compañía:
Especificación
especificación& composición:
1.material
1.1 material: aleación de titanio, acero inoxidable 630, acero para cojinetes, acero para resortes, acero para herramientas de aleación, acero para herramientas al carbono, alta velocidad
acero para herramientas, acero al carbono de alta calidad, acero de estructura de aleación, acero no templado y templado, acero de corte libre, acero para válvulas de gas,
acero para engranajes, acero para moldes y varios metales no ferrosos, tubos, etc.
1.2 soporte de carga ≤5000Kg
1.3 rango de tamaño& especificación
rango de diámetro Φ41-Φ135
desviación de diámetro GB702-87 El segundo grupo de estándares nacionales de acero
rectitud 2 ‰
Resistencia a la tracción σb (MPa) ≤1000MPa
rango de longitud 3.7M-6M (los 3m-3.7m de ellos deben ralentizarse)
2.producto terminado
2.1 rango de diámetro Φ40-Φ130
2.2 precisión de dimensión ≤h9-h10
2.3 Ra ； rugosidad superficial ≤3.2μm-6.3μm
3. principales parámetros técnicos
3,1 、 profundidad de corte 0,6-2,5 mm
3,2 、 velocidad de giro del cabezal de corte (transmisión continuamente variable) 240-960r / min
3.3 、 velocidad de alimentación (transmisión continuamente variable) 1-4m / min En caso de materiales con alta resistencia, alta dureza, grandes
El diámetro y la gran profundidad de corte deben reducirse）
3.4 、 potencia del motor principal 132KW
3,5 、 potencia del motor de alimentación 11KW
3.6 、 potencia del motor de ajuste de la herramienta 3.5KW
3.7 、 potencia del motor de salida 1.1KW
3.8 potencia de la estación hidráulica 11KW
4.parámetros de consumo de energía
4.1 、 voltaje 380V ± 5% (ajustable)
4.2 、 frecuencia 50HZ ± 2%
4.3 、 capacidad instalada (para referencia) 180KW
4,4 、 Caudal neumático 1,5 m³ / min
4.5 、 flujo de refrigerante 170L / min
5. composición del equipo
5.1 、 estante de carga 1 piezas
5.2 、 mesa de rodillos de carga 1 piezas
5.3 、 máquina principal 1 piezas
（1） alimentador de pinzas 1 juego
（2） guía frontal 1set
（3） dispositivo de husillo principal 1set
（4） amplificador&medio; dispositivo de guía trasera 1 juego
（5） dispositivo de carro 1set
（6） dispositivo de salida 1set
5.4 、 mesa de rodillos de descarga 1 piezas
Rejilla de descarga de 5,5 、 / o mecanismo en línea 1 piezas
1.material
1.1 material: aleación de titanio, acero inoxidable 630, acero para cojinetes, acero para resortes, acero para herramientas de aleación, acero para herramientas al carbono, alta velocidad
acero para herramientas, acero al carbono de alta calidad, acero de estructura de aleación, acero no templado y templado, acero de corte libre, acero para válvulas de gas,
acero para engranajes, acero para moldes y varios metales no ferrosos, tubos, etc.
1.2 soporte de carga ≤5000Kg
1.3 rango de tamaño& especificación
rango de diámetro Φ41-Φ135
desviación de diámetro GB702-87 El segundo grupo de estándares nacionales de acero
rectitud 2 ‰
Resistencia a la tracción σb (MPa) ≤1000MPa
rango de longitud 3.7M-6M (los 3m-3.7m de ellos deben ralentizarse)
2.producto terminado
2.1 rango de diámetro Φ40-Φ130
2.2 precisión de dimensión ≤h9-h10
2.3 Ra ； rugosidad superficial ≤3.2μm-6.3μm
3. principales parámetros técnicos
3,1 、 profundidad de corte 0,6-2,5 mm
3,2 、 velocidad de giro del cabezal de corte (transmisión continuamente variable) 240-960r / min
3.3 、 velocidad de alimentación (transmisión continuamente variable) 1-4m / min En caso de materiales con alta resistencia, alta dureza, grandes
El diámetro y la gran profundidad de corte deben reducirse）
3.4 、 potencia del motor principal 132KW
3,5 、 potencia del motor de alimentación 11KW
3.6 、 potencia del motor de ajuste de la herramienta 3.5KW
3.7 、 potencia del motor de salida 1.1KW
3.8 potencia de la estación hidráulica 11KW
4.parámetros de consumo de energía
4.1 、 voltaje 380V ± 5% (ajustable)
4.2 、 frecuencia 50HZ ± 2%
4.3 、 capacidad instalada (para referencia) 180KW
4,4 、 Caudal neumático 1,5 m³ / min
4.5 、 flujo de refrigerante 170L / min
5. composición del equipo
5.1 、 estante de carga 1 piezas
5.2 、 mesa de rodillos de carga 1 piezas
5.3 、 máquina principal 1 piezas
（1） alimentador de pinzas 1 juego
（2） guía frontal 1set
（3） dispositivo de husillo principal 1set
（4） amplificador&medio; dispositivo de guía trasera 1 juego
（5） dispositivo de carro 1set
（6） dispositivo de salida 1set
5.4 、 mesa de rodillos de descarga 1 piezas
Rejilla de descarga de 5,5 、 / o mecanismo en línea 1 piezas

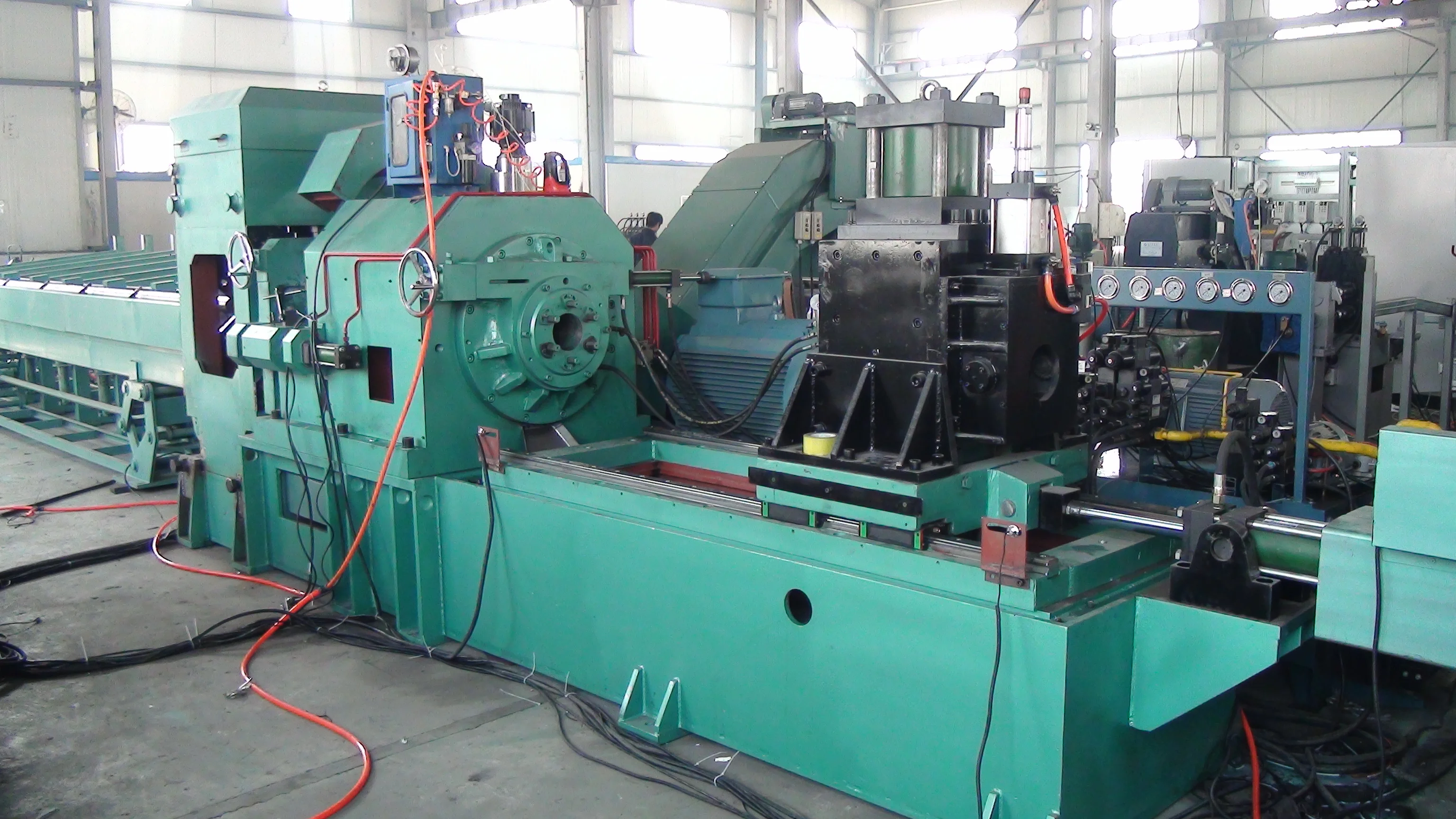

Pantalla del producto
