HGCKD61140L CNC Lathe Machine

Torno CNC HGCKD61140L

Detalles rápidos Lugar de origen: Shandong, China Nombre de la marca: HAIGE Condición: Nuevo Tipo de máquina: Máquina peladora de barras Peso (KG): 20 Inspección saliente de video: Informe de prueba de la máquina proporcionada: Tipo de comercialización proporcionado: Producto caliente 2019 Garantía de los componentes principales: 1 año Componentes principales: PLC, motor, cojinete , Caja de engranajes, Motor Garantía: 1 año, 1 año excepto para piezas de desgaste rápido Puntos clave de venta: Sostenible Industrias aplicables: Planta de fabricación Ubicación de la sala de exposición: Ninguna Servicio posventa: respuesta inmediata cuando se le informa del problema de la máquina Aplicaciones: Resortes, hidráulica, cojinetes Color: personalizado Tipo: Tipo CNC Estándar: ISO9001 Características : varios cortadores trabajando juntos, mayor eficiencia Servicio posventa proporcionado: Soporte en línea Servicio después de la garantía: Soporte en línea

Envíeconsulta

Descripción del producto

Introducción de equipos:

HGCKD61140L

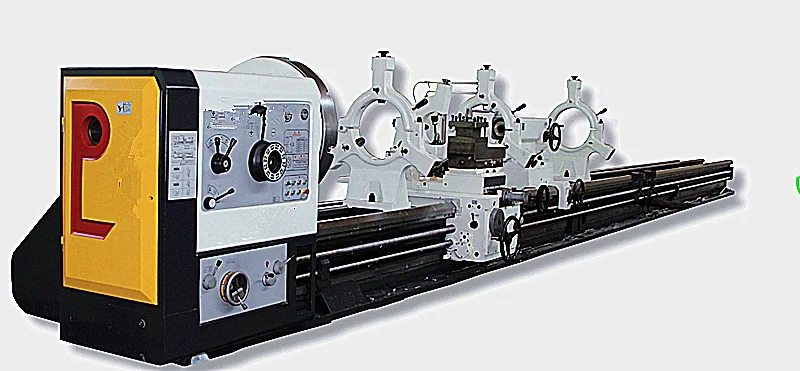

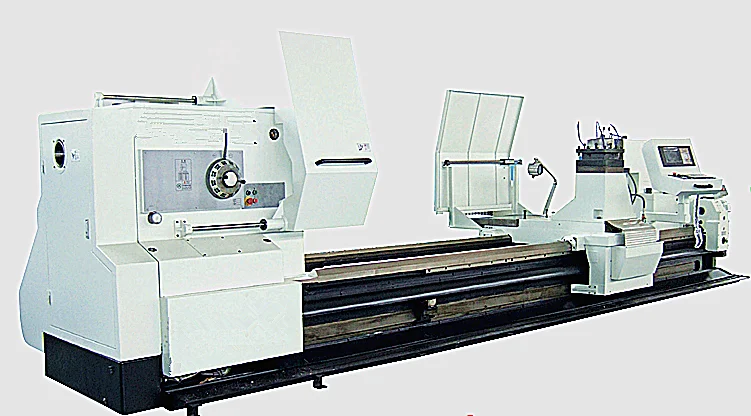

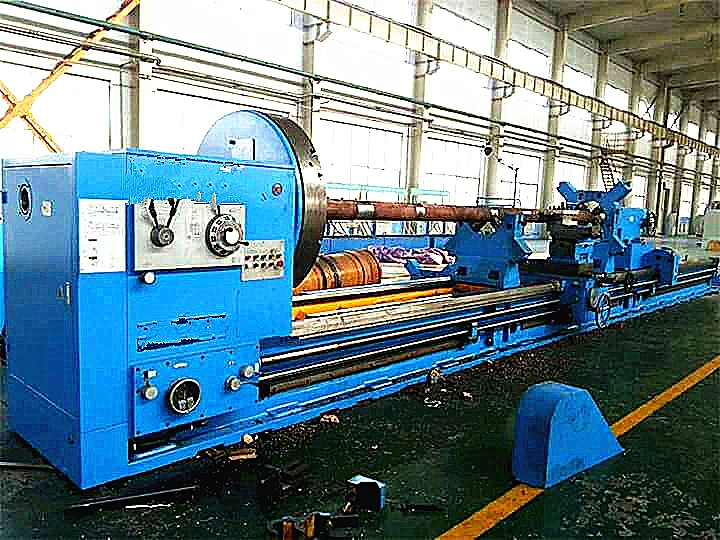

Es una máquina de torno horizontal CNC grande, la máquina equipada con el sistema SIEMENS-828D, la velocidad del husillo es de 21 teps, dos ejes de enlace, el eje Z adopta engranajes y rejillas y regla de rejilla, control de bucle cerrado completo. El eje X adopta un tornillo de rodillo y un servomotor para realizar el movimiento longitudinal y transversal, control de semi-cierre, tiene una buena precisión de posicionamiento y reposicionamiento.

Especificación

 Ⅰ datos principales
ancho de la plataforma de la máquina: 1100 mm
diámetro máximo de oscilación sobre
cama φ1440mm
longitud máxima de la pieza de trabajo
6000 mm
diámetro máximo de oscilación sobre
diapositiva φ1050mm
carga máxima entre centros
10T （tenga en cuenta la velocidad del husillo）
Ⅱ.transmisión principal
rango de velocidad del husillo
3.15-315r / min （21 pasos）
diámetro del agujero del husillo
φ120mm
cono del husillo
metric140 #
potencia del motor principal
30kW
nariz del huso
A215
Ⅲ.transmisión de alimentación
Recorrido del eje X / Z
750/5800 mm
Velocidad rápida del eje X
4 m / min
Velocidad rápida del eje Z
4 m / min
SIEMENS:
Par del servomotor del eje X
27N.m
Par del servomotor del eje Z
36N.m
tipo vertical de 4 posiciones
poste de herramientas
AK23320
sección del vástago del cortador
45x40
Ⅳ.colector
diámetro de la manga del contrapunto
φ260mm
viaje de la manga del contrapunto
300 mm
cono de la manga del contrapunto
métrica 80
Ⅴ. Apoyar el descanso constante
φ120-φ480mm
Ⅵ.chuckmandril de cuatro mandíbulas
φ1250mm
