Descripción del producto
Breve introducción de la línea de producción:
La línea de producción de bobina a bobina es para eliminar la capa de descarburación de la superficie, la grieta y otros defectos a través del desenlazador / (pagar
off), alisador, máquina peladora y pulidora, hacen que la superficie de alambre negro a alambre brillante.
La línea de producción de bobina a bobina es para eliminar la capa de descarburación de la superficie, la grieta y otros defectos a través del desenlazador / (pagar
off), alisador, máquina peladora y pulidora, hacen que la superficie de alambre negro a alambre brillante.
Especificación
Parámetro técnico:
1. Material de entrada
Diámetro: 8.5-25mm
Diámetro exterior de la bobina: 1500-1600mm
Diámetro interno de la bobina: 700-900mm
Altura de la bobina:<>
Peso de la bobina: ≤1000KG
Dureza: HB320±5 o HRC34±1
Resistencia a la tracción: ≤1000Mpa
Grado del material: Ck45, acero de resorte
Condiciones generales:
Temperatura ambiente: 8-40 °C
Humildad: 20-92 %
Sobre el nivel del mar:<1000>
Presión de aire: 5bar = 0.5MPa
Presión del agua: 3-4 bar = 0.3 ~ 0.4MPa
Diámetro: 8.5-25mm
Diámetro exterior de la bobina: 1500-1600mm
Diámetro interno de la bobina: 700-900mm
Altura de la bobina:<>
Peso de la bobina: ≤1000KG
Dureza: HB320±5 o HRC34±1
Resistencia a la tracción: ≤1000Mpa
Grado del material: Ck45, acero de resorte
Condiciones generales:
Temperatura ambiente: 8-40 °C
Humildad: 20-92 %
Sobre el nivel del mar:<1000>
Voltaje: 380V±10V, 3fase, tierra
Frecuencia: 50 Hz+2%Presión de aire: 5bar = 0.5MPa
Presión del agua: 3-4 bar = 0.3 ~ 0.4MPa
Modelo
KP25
Material de entrada
dia(mm)
Φ8.5~Φ25
Resistencia a la tracción (Mpa)
≤1000Mpa
Dureza superficial
≤HB320
Dimensión de la bobina
ID700mm-900mm, OD1500mm-1600mm, ALTURA≤1000MM, PESO≤1000kg
Tolerancia dia
H11
ovalidad
≤metámetro 50%
Grado del material
CK45
Terminado
Profundidad de corte en diámetro del pelador
0.2 ~ 1 mm
dia(mm)(pelador)
Φ8 ~ Φ24mm
Tolerancia dia (pelador)
≤h10-h11 (velocidad ≥ 7m / min), ≤h9-h10 (velocidad ≤ 7m / min)
Rugosidad de la superficie (pelador)
≤6,3 μm
pelador de ovalidad (mm)
≤0,04
Velocidad de alimentación (CVT m/min)
4.0 ~ 15.0( debe bajarse con mayor o menor diámetro, corte más profundo, alta resistencia, alta dureza.) .
Rotación del cortador (CVT)(r/min)
600 ~ 1500
Motor principal del pelador (kw)
45
Alimentación en motor de pelador (kw)
4 X2
Motor de Desencoilador y enderezador (kw)
26 (para su referencia)
Motor de pulidor de correa (kw)
15 (para su referencia)
Motor del dispositivo de sujeción (kw)
1.5 (para su referencia)
Motor de reconectador vertical (kw)
22kw/30 kw (para su referencia)
Observación: sobre PLC
Los PLC son fabricados por Siemens. A través de la pantalla táctil, parámetros como los datos del conjunto de herramientas, la velocidad de revolución de la máquina principal, la velocidad de alimentación,
datos de corte.
4.Work flujo de toda la línea
14 desenlazadores (para diámetro pequeño) + 25 Desenlazadores + alisadores (para diámetros más grandes) → pelador CNC WXC30S→ PULIDOR de correa de doble cabeza PM25→hidroráulico
dispositivo de extracción→25 reconectador vertical
5. 5. Composición
Desencoseador para diámetro pequeño (8-14 mm)
Desencoseador + alisador (para diámetro más grande) (14-25 mm) 1set
WXC30S Pelador CNC 1 juego
extraer el dispositivo 1set
Pulidora de 25 correas 1set
25 recoiler 1set
Sistema operativo automático, hidráulica, sistema eléctrico 1set
El comprador deberá proporcionar electricidad para cada máquina como: 3fase, 38V±10V, 50HZ±2%, y proporcionar electricidad de agua y aire a la ubicación específica
de acuerdo con la solicitud del vendedor.
KP25
Material de entrada
dia(mm)
Φ8.5~Φ25
Resistencia a la tracción (Mpa)
≤1000Mpa
Dureza superficial
≤HB320
Dimensión de la bobina
ID700mm-900mm, OD1500mm-1600mm, ALTURA≤1000MM, PESO≤1000kg
Tolerancia dia
H11
ovalidad
≤metámetro 50%
Grado del material
CK45
Terminado
Profundidad de corte en diámetro del pelador
0.2 ~ 1 mm
dia(mm)(pelador)
Φ8 ~ Φ24mm
Tolerancia dia (pelador)
≤h10-h11 (velocidad ≥ 7m / min), ≤h9-h10 (velocidad ≤ 7m / min)
Rugosidad de la superficie (pelador)
≤6,3 μm
pelador de ovalidad (mm)
≤0,04
Velocidad de alimentación (CVT m/min)
4.0 ~ 15.0( debe bajarse con mayor o menor diámetro, corte más profundo, alta resistencia, alta dureza.) .
Rotación del cortador (CVT)(r/min)
600 ~ 1500
Motor principal del pelador (kw)
45
Alimentación en motor de pelador (kw)
4 X2
Motor de Desencoilador y enderezador (kw)
26 (para su referencia)
Motor de pulidor de correa (kw)
15 (para su referencia)
Motor del dispositivo de sujeción (kw)
1.5 (para su referencia)
Motor de reconectador vertical (kw)
22kw/30 kw (para su referencia)
Observación: sobre PLC
Los PLC son fabricados por Siemens. A través de la pantalla táctil, parámetros como los datos del conjunto de herramientas, la velocidad de revolución de la máquina principal, la velocidad de alimentación,
datos de corte.
4.Work flujo de toda la línea
14 desenlazadores (para diámetro pequeño) + 25 Desenlazadores + alisadores (para diámetros más grandes) → pelador CNC WXC30S→ PULIDOR de correa de doble cabeza PM25→hidroráulico
dispositivo de extracción→25 reconectador vertical
5. 5. Composición
Desencoseador para diámetro pequeño (8-14 mm)
Desencoseador + alisador (para diámetro más grande) (14-25 mm) 1set
WXC30S Pelador CNC 1 juego
extraer el dispositivo 1set
Pulidora de 25 correas 1set
25 recoiler 1set
Sistema operativo automático, hidráulica, sistema eléctrico 1set
El comprador deberá proporcionar electricidad para cada máquina como: 3fase, 38V±10V, 50HZ±2%, y proporcionar electricidad de agua y aire a la ubicación específica
de acuerdo con la solicitud del vendedor.

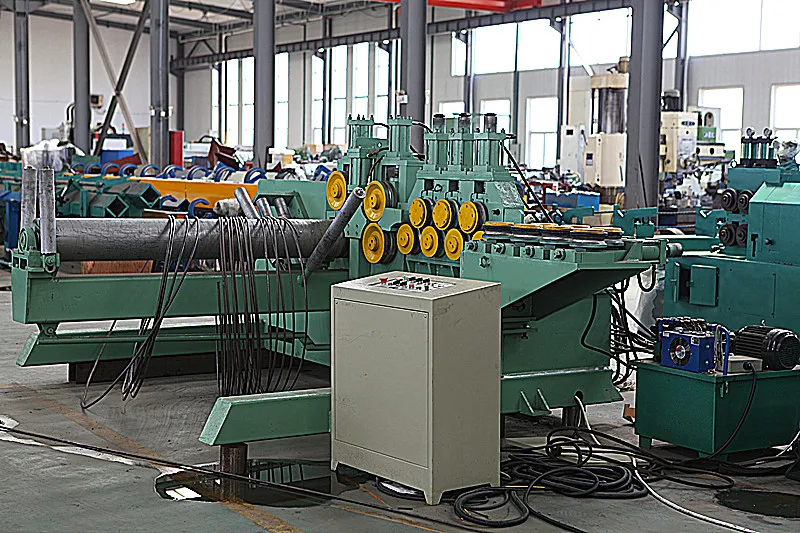

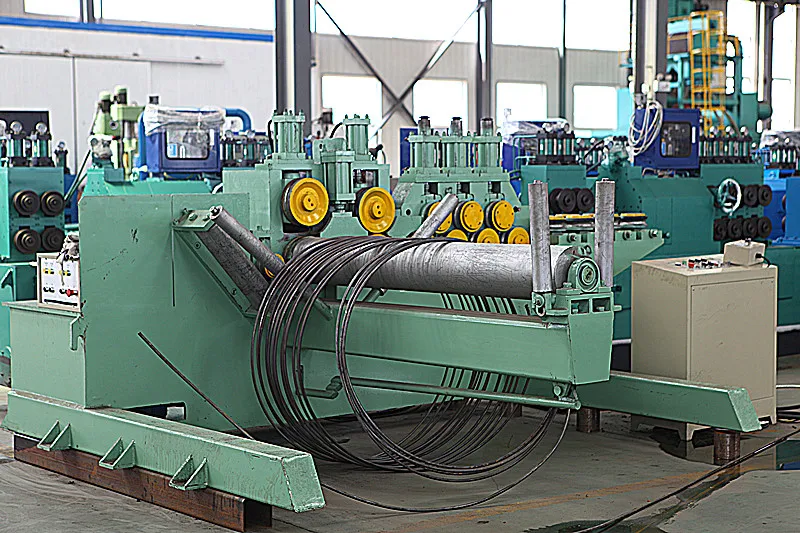

Visualización del producto
